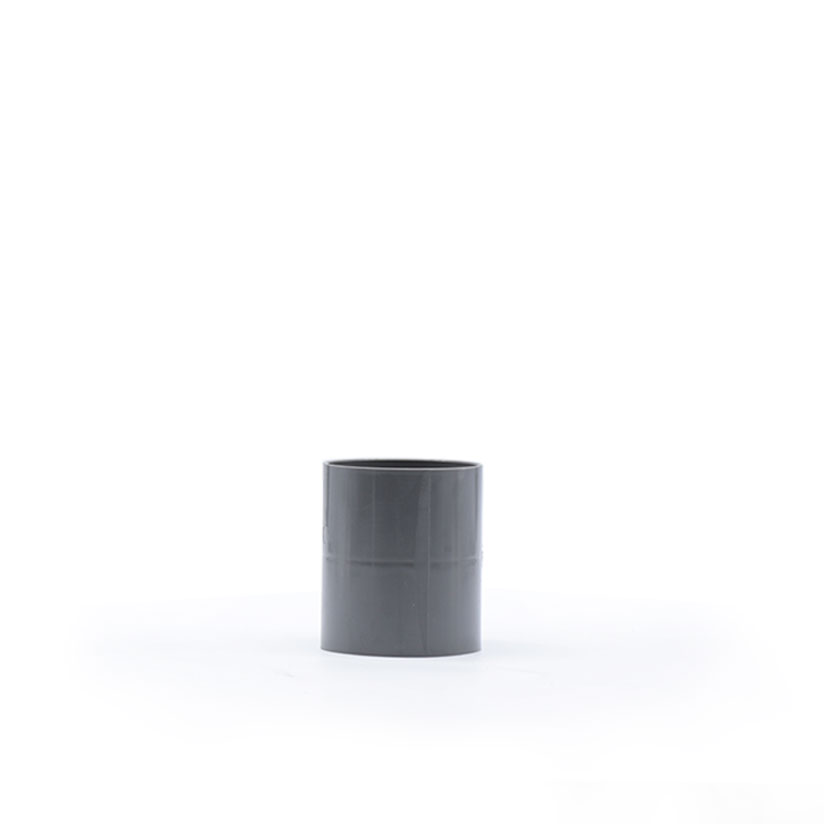

PVC-Muffen mit Anschlag

Art. 1150.1 - Ø 50 mm FF

Art. 1163.1 - Ø 63 mm FF

Art. 1180.1 - Ø 80 mm FF

Art. 1110.1 - Ø 100 mm FF

PVC-Muffen mit Anschlag, entwickelt für die präzise Verbindung zweier Abschnitte von Starrrohren.

Montage durch Kaltverschweißung mit Sistem Air-Kleber. Gewährleistet perfekte Ausrichtung und maximale Dichtheit.

Vorteile

Innerer Anschlag für perfekte Ausrichtung
Ideal zur Verbindung zweier Starrrohre

Kaltverschweißung mit Spezialkleber
Spezielles Material für Zentralstaubsauger

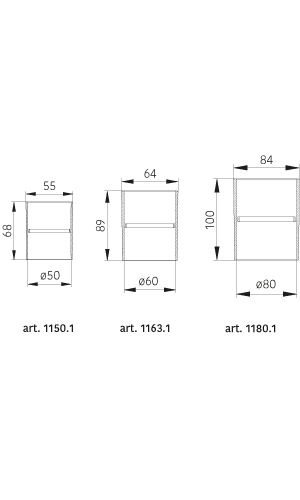

Auswahltabelle und technische Daten

Nachfolgend sind die verfügbaren Ausführungen von PVC-Muffen mit Anschlag aufgeführt. Für die vollständigen Spezifikationen siehe das Datenblatt.

Art.	Ø	Dicke	Material	Norm
1150.1	50mm	2,2mm	Unplastifiziertes PVC	-
1163.1	63mm	3mm	Unplastifiziertes PVC	UNI EN 1329-1:2021
1180.1	80mm	3mm	Unplastifiziertes PVC	UNI EN 1329-1:2021

Eigenschaften von PVC-Muffen mit Anschlag

PVC-Muffen mit Anschlag sind unverzichtbare Verbindungsstücke für die korrekte Verbindung zweier Abschnitte von Starrrohren beim Verlegen einer Zentralstaubsaugeranlage. Hergestellt aus unplastifiziertem PVC, gewährleisten sie Widerstandsfähigkeit, Stabilität und volle Kompatibilität mit den weiteren Komponenten des Rohrnetzes.

Der innere Anschlag sorgt für einen präzisen Halt des Rohrs und erleichtert die Ausrichtung sowie die Kontinuität der Leitung. Die Verbindung muss durch Kaltverschweißung erfolgen, ausschließlich mit dem professionellen PVC-Kleber von Sistem Air, um Dichtheit und Langlebigkeit zu sichern.

Beim Schneiden der Rohre ist es entscheidend, die Tiefe des Innenanschlags zu berücksichtigen: die notwendige Länge abmessen, das Maß des Einsteckendes hinzufügen und das Rohr mit dem passenden Rohrschneidewerkzeug zuschneiden. Nur ein sauberer, gratfreier Schnitt gewährleistet eine korrekte Verbindung und eine wirksame Abdichtung.

Auch hier stellt der ausschließliche Einsatz von speziell entwickelten Anlagenkomponenten den Erhalt der Garantie sicher und garantiert die einwandfreie Funktion in jeder Installationssituation.

Die einzigartigen Qualitäten von PVC-Muffen mit Anschlag

Präzise und sichere Verbindung mit Muffen mit Anschlag

Der innere Anschlag der Muffe ermöglicht ein geführtes und tiefes Einsetzen des Rohrs und garantiert perfekte Ausrichtung und optimale Dichtheit. Ein wesentlicher Faktor für die Effizienz des Rohrnetzes.

Korrektes Zuschneiden des Rohrs: der Schlüssel für eine wirksame Verschweißung

Für eine fachgerechte Verbindung muss das PVC-Rohr exakt abgemessen werden, wobei der Anschlag des Verbindungsstücks berücksichtigt werden muss. Der Schnitt darf ausschließlich mit dem Sistem Air-Rohrschneidewerkzeug ausgeführt werden, um Präzision und Gratfreiheit zu gewährleisten.

Technische Unterlagen

Für Planer, Installateure und Fachbetriebe stellt Sistem Air Schweiz technische Materialien für Ausschreibungen und Projekte bereit, die frei heruntergeladen oder beim technischen Dienst angefordert werden können.

CAD/BIM anfordern
