Installationskit mit rechteckigen Gegensteckdosen

Art. 7030.3 - 3 saugdosen

Art. 7030.4 - 4 saugdosen

Art. 7030.5 - 5 saugdosen

Das Sistem Air Installationskit für Zentralstaubsaugeranlagen mit rechteckigen Gegensteckdosen ist eine vollständige, skalierbare und modulare Lösung zur Vorbereitung der Saugdosenpunkte – einfach, professionell und langlebig.

Vorteile

Original Sistem Air-Produkt
Mit rechteckigen Gegensteckdosen

Komplettkit
Zertifiziert

Auswahltabelle und technische Daten

Nachfolgend sind die verfügbaren Ausführungen von Installationskit mit rechteckigen Gegensteckdosen aufgeführt. Für die vollständigen Spezifikationen siehe das Datenblatt.

Art.	7030.3 - 7030.4 - 7030.5
Komplettkit	Ja
Gegensteckdosen	Rechteckig
Marke	Sistem Air

Eigenschaften von Installationskit mit rechteckigen Gegensteckdosen

Installationskit mit rechteckigen Gegensteckdosen: komplette Vorbereitung bis zu 5 Saugdosen

Das Sistem Air Installationskit ist die ideale Lösung für die Realisierung von Zentralstaubsaugeranlagen in Wohn- und Arbeitsbereichen. Jedes Kit enthält alle für die Verlegung notwendigen Komponenten des Rohrnetzes und der elektrischen Vorbereitung und ist für 3, 4 oder 5 Saugdosen ausgelegt, je nach gewähltem Artikel (7030.3, 7030.4, 7030.5).

Effiziente Vorbereitung, zertifizierte Materialien

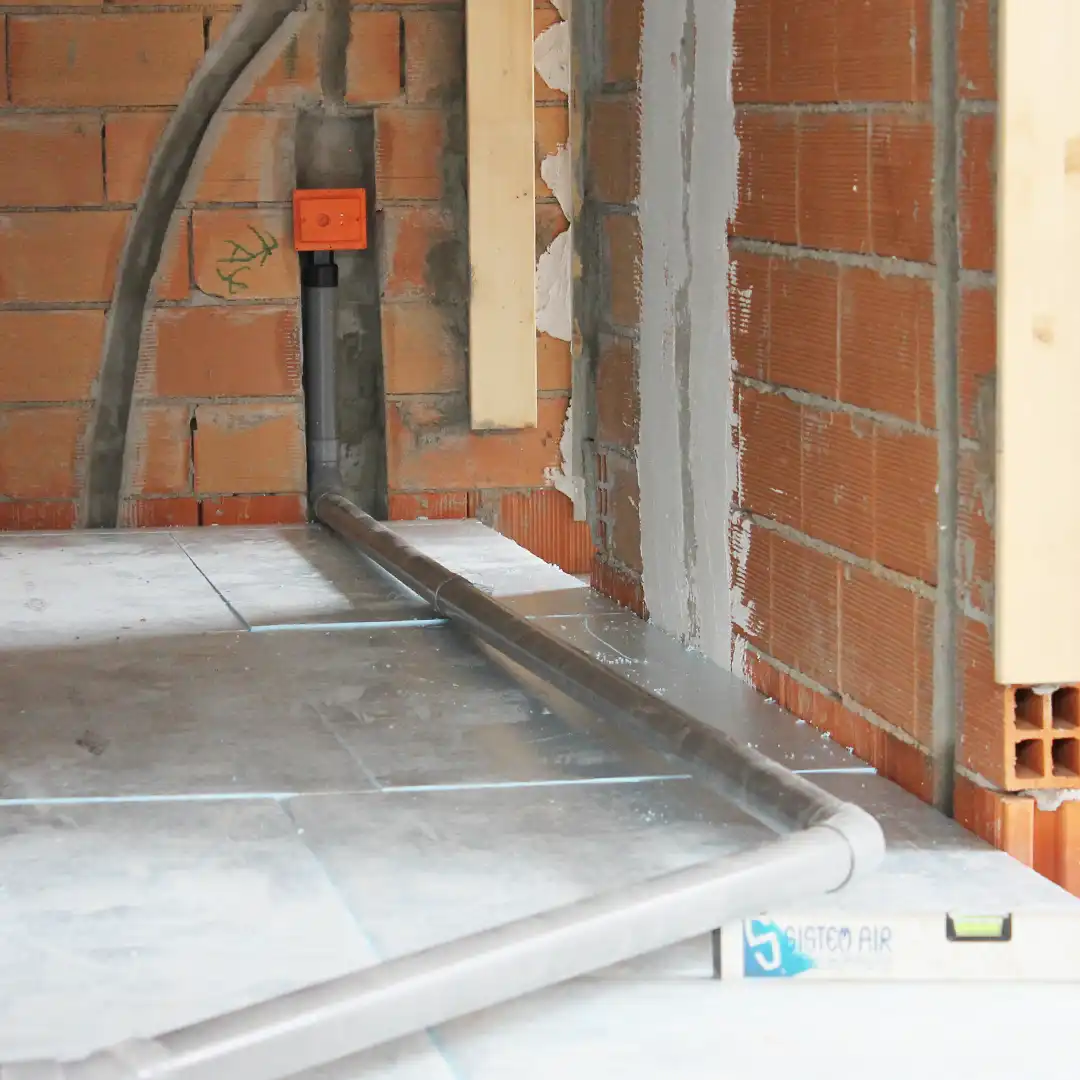

Dank der vollständigen Ausstattung ermöglicht das Kit eine schnelle und professionelle Verlegung. Die kaltverschweißbaren PVC-Rohre und alle enthaltenen Formstücke entsprechen den geltenden Normen, bieten mechanische Festigkeit und dauerhafte Beständigkeit. Der vorgezogene Elektroschlauch sorgt für eine korrekte elektrische Vorbereitung der Saugdosen.

Modularität und Skalierbarkeit für jede Umgebung

Die Kits sind so konzipiert, dass sie miteinander kombinierbar sind, je nach Projektanforderungen. So können mehrere Kits kombiniert werden, um die gewünschte Anzahl an Saugdosen zu erreichen. In einem Haus von 200 m² können beispielsweise ein 3er- und ein 4er-Kit installiert werden, um die gesamte Fläche gleichmäßig abzudecken.

Verlegetipps und optimale Abdeckung

Für maximale Effizienz der Anlage wird empfohlen, eine Saugdose pro 30–35 m² zu installieren. Dadurch wird eine ausgewogene Verteilung der Saugleistung gewährleistet und die Reinigung in allen Räumen erleichtert.

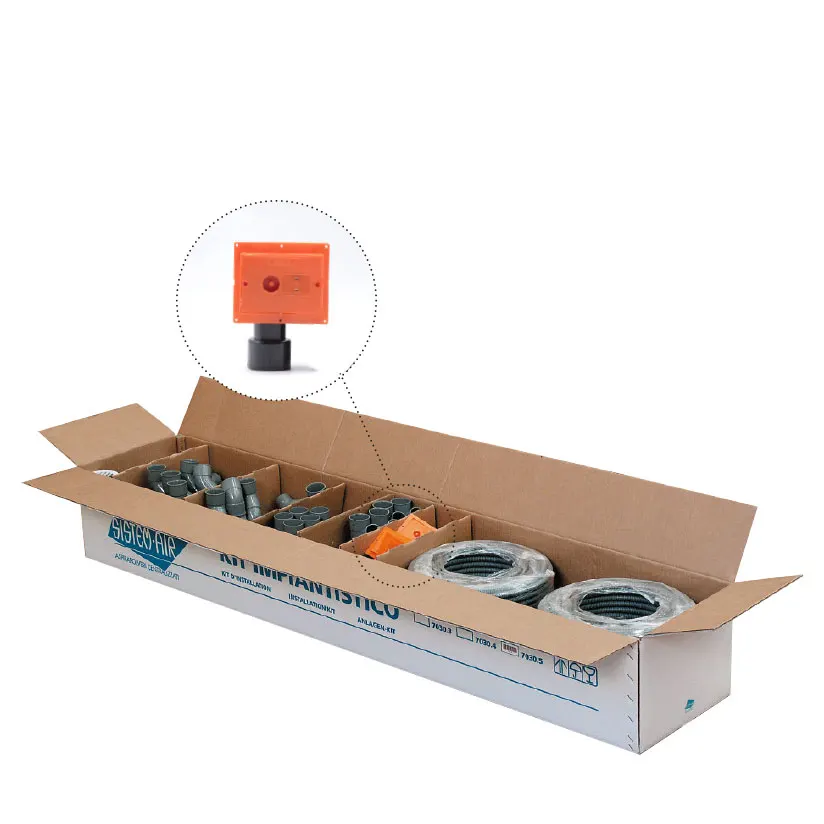

Inhalt der Kits

Jedes Installationskit umfasst:

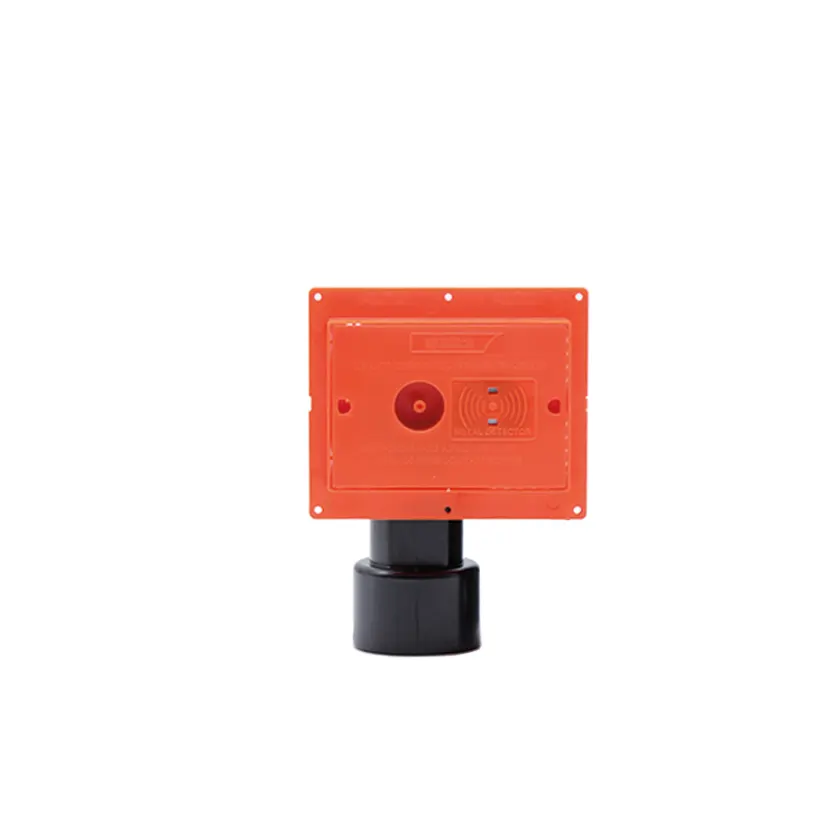

Gegensteckdosen mit Bogen für jeden Saugdosenpunkt
PVC-Rohre mit variabler Länge je nach Modell
MF- und FF-Bögen, FF-Abzweigungen und Muffen
Entlüftungsgitter, vorgezogener Elektroschlauch und professioneller Kleber 250 g

Hauptvorteile

All-in-one-Lösung: alle Komponenten in einem einzigen Kit, montagefertig.
Hohe Kompatibilität: verwendbar mit Virtus- und Generation-Saugdosen.
Einfache Installation: vordefinierte Komponenten, Kleber inklusive, Elektroschlauch bereits vorbereitet.
Qualitätsmaterialien: PVC nach EN 1329-1, geprüfte elektrische und mechanische Beständigkeit.
Nachhaltigkeit: reduziert Staubemissionen und verbessert die Raumluftqualität.

Vervollständigung der Anlage

Nach der Vorbereitung des Rohrnetzes kann das System durch die Auswahl der am besten geeigneten Zentraleinheit für die jeweiligen Wohnbedürfnisse vervollständigt werden.

Die einzigartigen Qualitäten von Installationskit mit rechteckigen Gegensteckdosen

Installationskit 7030.3: komplette Vorbereitung für 3 Saugdosen

Das Sistem Air Installationskit 7030.3 ist für die Vorbereitung von Anlagen mit 3 Saugdosen konzipiert. Ideal für Flächen bis 100 m², enthält es alle wesentlichen Komponenten für ein effizientes und normgerechtes Rohrnetz.

Komponente	Menge
Gegensteckdose mit Bogen	3 Stk.
PVC-Rohr	20 m
MF-Bogen	9 Stk.
FF-Bogen	12 Stk.
FF-Abzweigung	3 Stk.
Muffe	9 Stk.
Entlüftungsgitter	1 Stk.
Vorgezogener Elektroschlauch	25 m
Professioneller Kleber	1 Stk. (250 g)

Kit 7030.4: optimale Konfiguration für 4 Saugdosen

Das Kit 7030.4 ist für Zentralstaubsaugeranlagen mit 4 Saugdosen konzipiert. Es stellt eine ausgewogene Lösung für mittelgroße Wohnflächen dar und garantiert Vielseitigkeit sowie einfache Installation.

Komponente	Menge
Gegensteckdose mit Bogen	4 Stk.
PVC-Rohr	28 m
MF-Bogen	12 Stk.
FF-Bogen	16 Stk.
FF-Abzweigung	4 Stk.
Muffe	12 Stk.
Entlüftungsgitter	1 Stk.
Vorgezogener Elektroschlauch	37,5 m
Professioneller Kleber	1 Stk. (250 g)

Kit 7030.5: Komplettlösung für Anlagen mit 5 Saugdosen

Das Installationskit 7030.5 ist die umfangreichste Konfiguration der Sistem Air Linie. Entwickelt für Installationen mit 5 Saugdosen, eignet es sich perfekt für Flächen über 150 m² oder mehrstöckige Gebäude. Es gewährleistet maximale Abdeckung sowie eine stabile und langlebige Vorbereitung.

Komponente	Menge
Gegensteckdose mit Bogen	5 Stk.
PVC-Rohr	36 m
MF-Bogen	15 Stk.
FF-Bogen	20 Stk.
FF-Abzweigung	5 Stk.
Muffe	15 Stk.
Entlüftungsgitter	1 Stk.
Vorgezogener Elektroschlauch	50 m
Professioneller Kleber	1 Stk. (250 g)

Zertifizierungen und Materialqualität

Alle im Sistem Air Installationskit enthaltenen Komponenten bestehen aus unplastifiziertem PVC, das der Norm EN 1329-1:2021 für Absauganlagen entspricht. Der vorgezogene Elektroschlauch erfüllt die CEI 20-105-Standards, während der mitgelieferte Kleber eine hochleistungsfähige chemische Haftung für Zentralstaubsaugeranlagen garantiert.

Jedes enthaltene Material ist getestet, um optimale Wärmeleitfähigkeit, geringe elektrische Widerstände und langfristige Haltbarkeit auch bei Temperaturschwankungen und Feuchtigkeit zu gewährleisten. Die kaltverschweißbaren Formstücke sichern eine zuverlässige mechanische Dichtheit in jeder Netzkonfiguration.

Technische Unterlagen

Für Planer, Installateure und Fachbetriebe stellt Sistem Air Schweiz technische Materialien für Ausschreibungen und Projekte bereit, die frei heruntergeladen oder beim technischen Dienst angefordert werden können.
