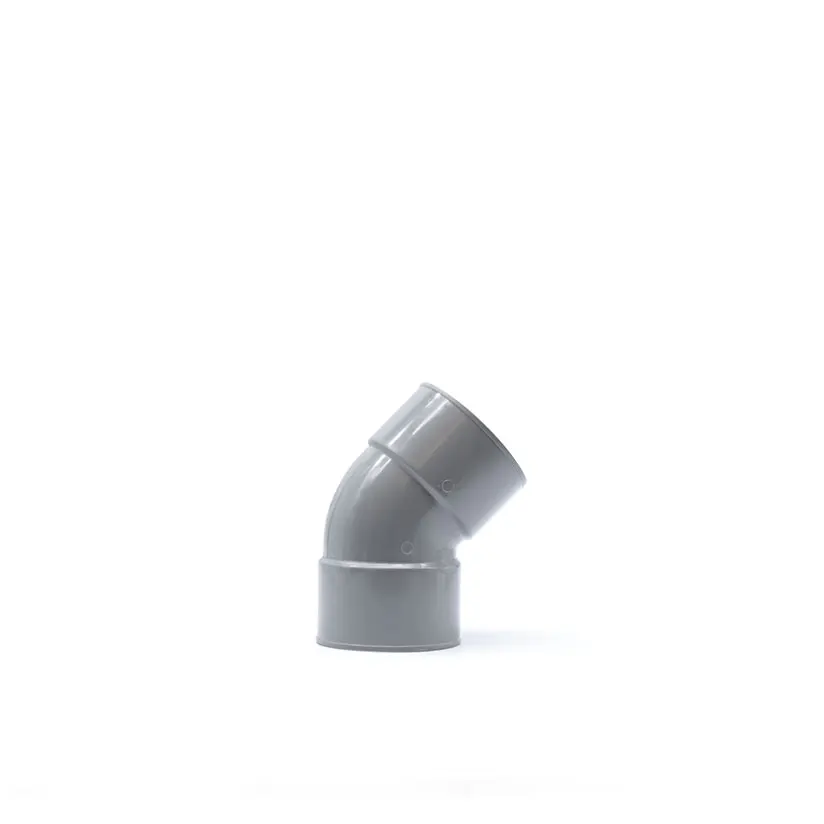

45°-Bögen FF aus PVC

art. 3050.1 – Ø 50 mm FF

art. 3063.1 – Ø 63 mm FF

art. 3080.1 – Ø 80 mm FF

art. 3010.1 – Ø 100 mm FF

45°-FF-Bögen aus hartem PVC, entwickelt für leistungsstarke Zentralstaubsaugeranlagen. Erhältlich in Ø50, Ø63 und Ø80 mm, Befestigung durch Kaltverschweißung mit Sistem Air-Kleber. Hohe Dichtheit und einfache Montage.

Vorteile

45°-Geometrie für optimalen Luftstrom
In drei Durchmessern erhältlich: 50, 63, 80 mm

UNI EN-zertifiziert
Kaltverschweißbar mit speziellem Kleber

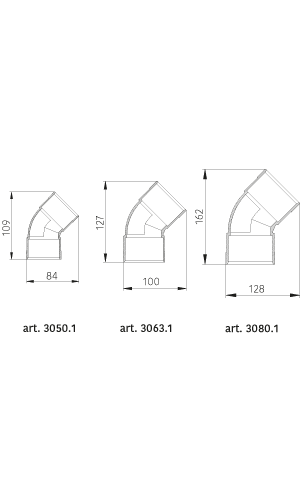

Auswahltabelle und technische Daten

Nachfolgend sind die verfügbaren Ausführungen von 45°-Bögen FF aus PVC aufgeführt. Für die vollständigen Spezifikationen siehe das Datenblatt.

Art.	Ø	Dicke	Material	Norm
3050.1	50mm	2,2mm	Unplastifiziertes PVC	-
3063.1	63mm	3mm	Unplastifiziertes PVC	UNI EN 1329-1:2021
3080.1	80mm	3mm	Unplastifiziertes PVC	UNI EN 1329-1:2021

Eigenschaften von 45°-Bögen FF aus PVC

Die 45°-FF-Bögen aus unplastifiziertem PVC sind technische Formstücke, die für die Verbindung zweier Rohrenden im Rohrnetz von Zentralstaubsaugeranlagen entwickelt wurden. Erhältlich in den Durchmessern 50, 63 und 80 mm bieten sie eine vielseitige und sichere Lösung zur Aufrechterhaltung der Anlageneffizienz.

Der Einsatz von 45°-Bögen ist entscheidend für einen gleichmäßigen Luftstrom. Wenn eine 90°-Kurve erforderlich ist, müssen zwei FF-Bögen mit einem kurzen Zwischenrohr kombiniert werden.

Alle FF-Verbindungsstücke werden durch Kaltverschweißung mit dem spezifischen PVC-Kleber von Sistem Air montiert, der Dichtheit und Langlebigkeit gewährleistet.

In Bereichen mit besonderen Anforderungen, wie sichtbaren Installationen oder stark beanspruchten Zonen, wird der Einsatz von antistatischen Stahlrohren empfohlen. Für Außenleitungen sind Dämmung und Dehnfugenverbindungen erforderlich. Der ausschließliche Einsatz von Sistem Air-Komponenten sichert den einwandfreien Betrieb der Anlage.

Die einzigartigen Qualitäten von 45°-Bögen FF aus PVC

FF-Bögen: das ideale Formstück zum Verbinden zweier Rohre mit M-Ende

Die 45°-FF-Bögen werden verwendet, um zwei Rohrenden ohne zusätzliche Verbindungsstücke zu verbinden. Die schräge Form unterstützt einen gleichmäßigen und kontinuierlichen Luftstrom im gesamten Netz.

Effizienz und Langlebigkeit dank Kaltverschweißung

Der PVC-Kleber von Sistem Air ermöglicht eine sichere und professionelle Kaltverschweißung – entscheidend, um das Rohrnetz dauerhaft stabil, leistungsfähig und verlustfrei zu halten.

Technische Unterlagen

Für Planer, Installateure und Fachbetriebe stellt Sistem Air Schweiz technische Materialien für Ausschreibungen und Projekte bereit, die frei heruntergeladen oder beim technischen Dienst angefordert werden können.
