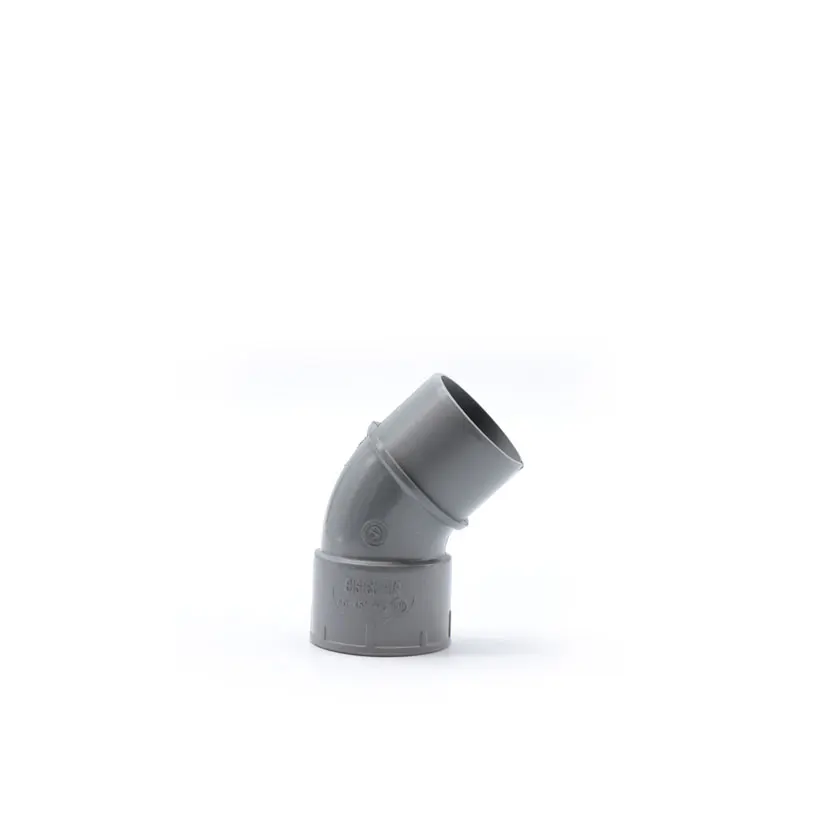

45°-Bögen MF aus PVC

Art. 3050.0 - Ø 50 mm MF

Art. 3063.0 - Ø 63 mm MF

Art. 3080.0 - Ø 80 mm MF

Art. 3010.0 - Ø 100 mm MF

45°-Bögen MF aus nicht plastifiziertem PVC für Zentralstaubsaugeranlagen. Verfügbar in Ø 50, 63 und 80 mm, kalt verschweißbar mit Spezialkleber.

Vorteile

Speziell für Zentralstaubsaugeranlagen
Zertifiziert nach UNI EN

Maximale Stabilität und dauerhafte Dichtheit

Auswahltabelle und technische Daten

Nachfolgend sind die verfügbaren Ausführungen von 45°-Bögen MF aus PVC aufgeführt. Für die vollständigen Spezifikationen siehe das Datenblatt.

Art.	Ø	Wandstärke	Material	Referenznorm
3050.0	50mm	2,2mm	PVC non plastificato	-
3063.0	63mm	3mm	PVC non plastificato	UNI EN 1329-1:2021
3080.0	80mm	3mm	PVC non plastificato	UNI EN 1329-1:2021

Eigenschaften von 45°-Bögen MF aus PVC

Die 45°-Bögen MF aus nicht plastifiziertem PVC sind ein zentrales Element beim Aufbau von Rohrnetzen für Zentralstaubsaugeranlagen. In den Durchmessern 50, 63 und 80 mm erhältlich, unterstützen sie den Erhalt hoher Saugleistung und verbessern den Luftstrom.

Die Bögen dürfen ausschließlich im 45°-Winkel installiert werden, um den Luftwiderstand zu minimieren und die Effizienz der Anlage sicherzustellen. Für eine 90°-Kurve können zwei Bögen (ein MF und ein FF) oder zwei FF-Bögen mit einem kurzen Rohrstück kombiniert werden.

Alle Verbindungen werden kalt verschweißt mit dem Spezialkleber für PVC, was eine stabile und langlebige Dichtheit garantiert.

Bei besonderen Anforderungen an die mechanische Festigkeit oder bei sichtbarer Installation empfiehlt sich der Einsatz von antistatischen Stahlrohren.

Für Außeninstallationen ist eine geeignete Isolierung und die Verwendung von Dehnungsfugen vorzusehen. Es wird empfohlen, ausschließlich qualifiziertes Installationsmaterial zu verwenden, um Garantie und optimale Funktion der Anlage zu gewährleisten.

Die einzigartigen Qualitäten von 45°-Bögen MF aus PVC

Die Bedeutung von 45°-Bögen in Zentralstaubsaugeranlagen

Der Einsatz von 45°-Bögen reduziert den Druckverlust deutlich und erhöht die Geschwindigkeit und Effizienz der Saugleistung.

Je weniger Bögen installiert werden, desto höher ist die Luftgeschwindigkeit und somit auch die Leistung der gesamten Anlage.

Kaltverschweißung: Stabilität und Sicherheit garantiert

Die System-Air-Bögen werden mittels Kaltverschweißung mit dem speziellen PVC-Kleber installiert. Dieses Verfahren gewährleistet zuverlässige Verbindungen, perfekte Dichtheit und ein dauerhaft stabiles, leistungsfähiges Rohrnetz.
